Čo je uzemnenie a prečo je potrebné?
Uzemnenie je základným prvkom pri zabezpečovaní elektrických inštalácií vrátane kovových konštrukcií, ako sú napríklad stĺpy osvetlenia.
–
Jeho účelom je vyrovnať potenciál stĺpa s okolitou zemou, a tým chrániť pred úrazom elektrickým prúdom.
Čo to znamená?
– Ochrana pred úrazom elektrickým prúdom
Uzemnenie rozptýlením elektrického náboja do zeme minimalizuje riziko úrazu elektrickým prúdom.
– Stabilita a dlhá životnosť inštalácie
Vďaka uzemneniu je elektroinštalácia menej vystavená elektrickým výbojom alebo nahromadeným elektrickým nábojom, čo má pozitívny vplyv na životnosť jednotlivých komponentov systému.
– Súlad s normami
Vo všetkých krajinách Európskej únie vyžadujú platné stavebné a elektrické predpisy, aby boli osvetľovacie inštalácie riadne uzemnené. Zabezpečenie účinného uzemnenia nielen zaisťuje bezpečnosť používateľov, ale aj zabezpečuje úplný súlad s platnými právnymi a technickými normami v celej EÚ.

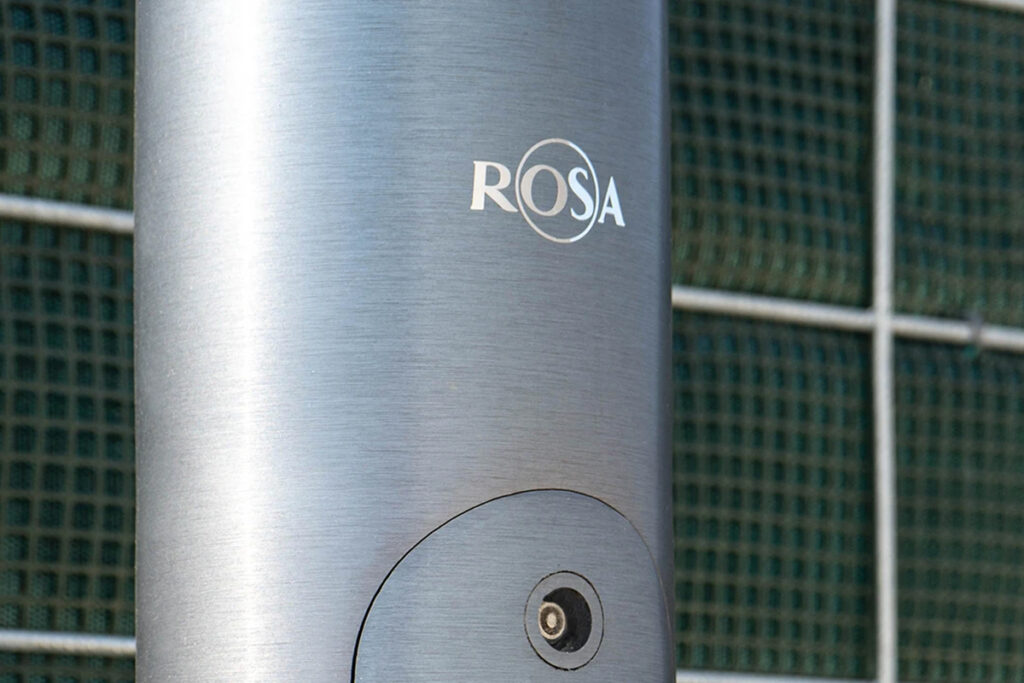

Anódovaný hliník a uzemnenie
Proces elektrochemickej anódizácie vytvára na hliníkovom povrchu vrstvu oxidu hlinitého. Táto vrstva výrazne zvyšuje odolnosť proti korózii a zlepšuje estetický vzhľad materiálu.
Oxid hlinitý je však izolačná zlúčenina, čo znamená, že eloxovaný hliníkový povrch sa stáva elektricky nevodivým. To si môže vyžadovať dodatočné zváženie pri navrhovaní uzemňovacieho systému. Starostlivým výberom montážnych prvkov, ako sú skrutky, podložky alebo matice vyrobené z kompatibilných materiálov, ako je mosadz alebo nehrdzavejúca oceľ, môžete plne využiť výhody eloxovaného hliníka a zároveň zabezpečiť účinné a bezpečné pripojenie k uzemňovaciemu systému.

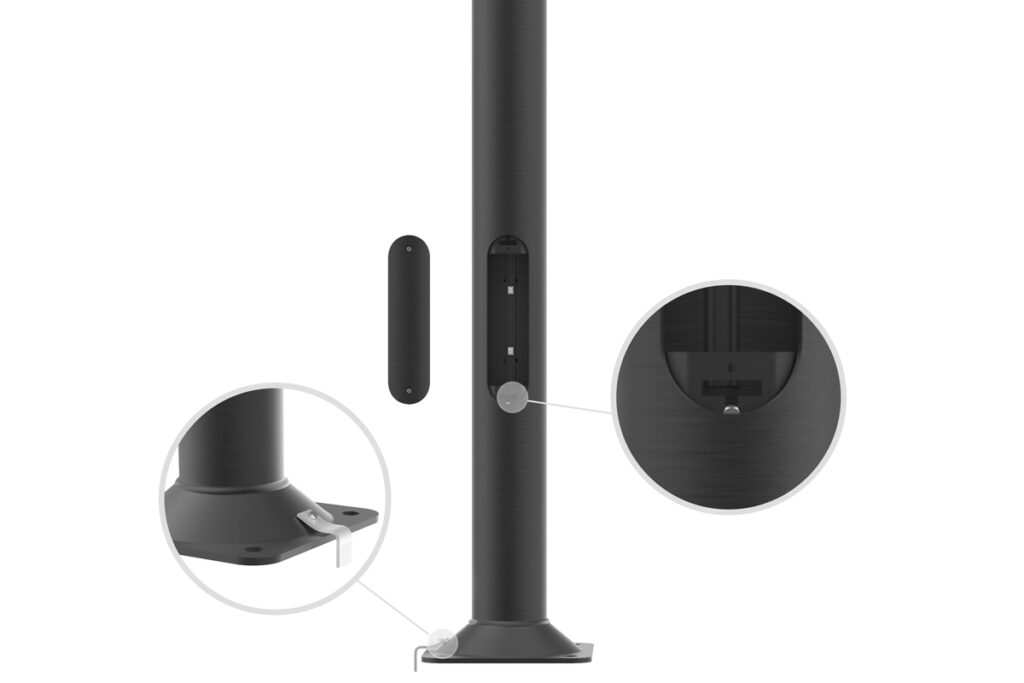

Metódy uzemnenia osvetľovacích stĺpov ROSA

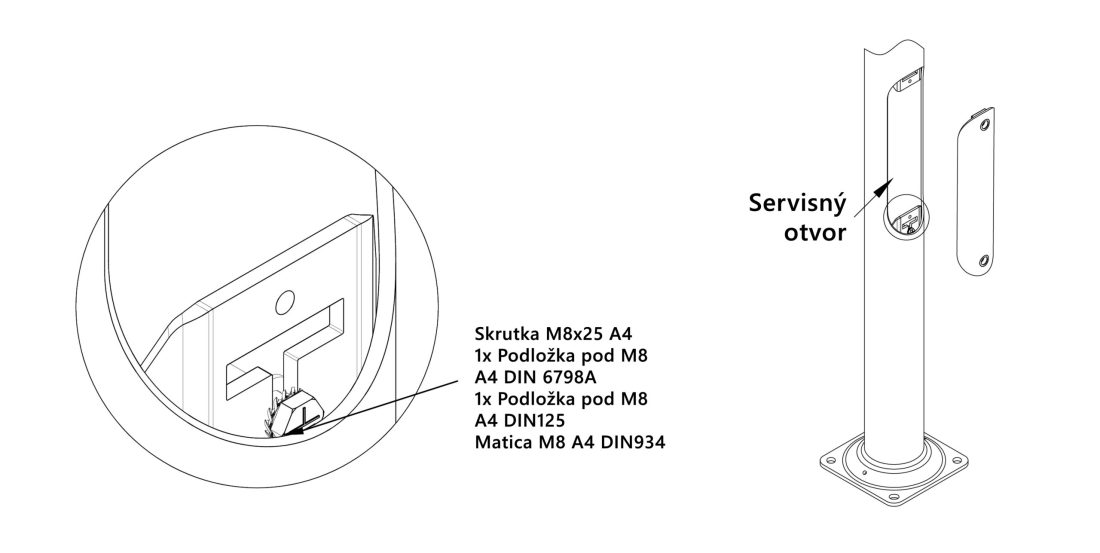

Metóda uzemnenia č.1
Prvá metóda spočíva v zaskrutkovaní uzemňovacieho vodiča do spodného vybrania pre uzamykanie pomocou skrutky M8.
Toto umiestnenie umožňuje jednoduchý prístup k skrutke, čo umožňuje rýchlu inštaláciu a údržbu.
Táto možnosť používa nasledujúce prvky:
Skrutka M8x25 A4 – Upevňovací prvok vyrobený z nehrdzavejúcej ocele A4, odolný voči korózii a poveternostným vplyvom.
Zaručuje odolné a spoľahlivé mechanické spojenie.
–
Podložka M8 A4 DIN 6798A – Pružinová vejárová podložka s vonkajším zúbkovaním, vyrobená z nehrdzavejúcej ocele A4.
Zvyšuje stabilitu spojenia tým, že zabraňuje uvoľneniu v dôsledku vibrácií.
–
Podložka M8 A4 DIN 125 – Štandardná plochá podložka vyrobená z nehrdzavejúcej ocele A4. Rovnomerne rozkladá zaťaženie po povrchu a
chráni ho pred deformáciou a mechanickým poškodením.
–
Matica M8 A4 DIN934 – Táto šesťhranná matica je vyrobená z nehrdzavejúcej ocele A4 odolnej voči korózii. Zaisťuje odolné a bezpečné spojenie,
ktoré zabraňuje uvoľneniu aj v náročných prevádzkových podmienkach.

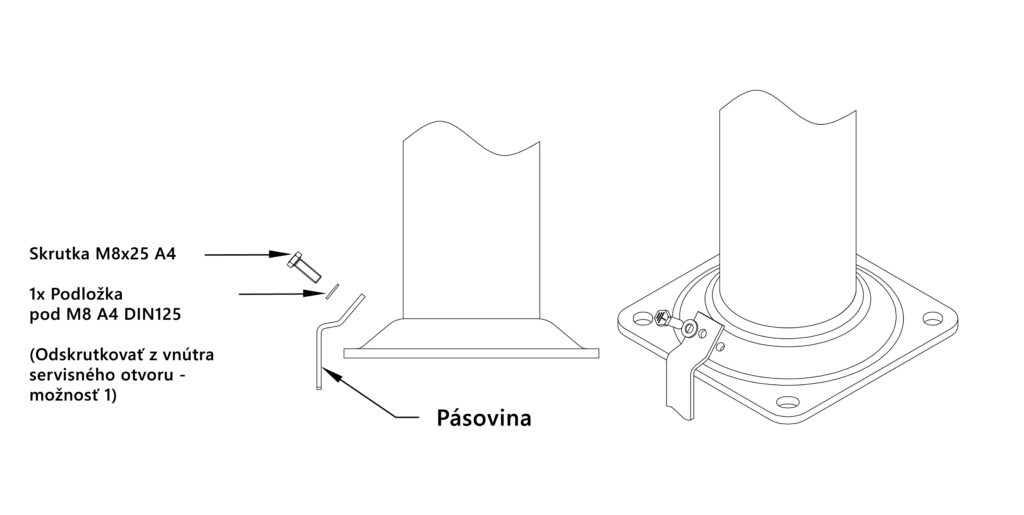

Metóda uzemnenia č.2
Alternatívou k zapustenému uzemneniu je štandardné dodatočné uzemnenie na základni stĺpa.
Toto riešenie je obzvlášť užitočné pri uzemňovaní stĺpov pomocou uzemňovacieho pásika.
To zahŕňa pripevnenie pásika k základni stĺpa pomocou skrutky M8 vybranej z výklenku stĺpa (možnosť 1)
a jeho zaskrutkovanie do otvoru vytvoreného v základni. Ak sa použije možnosť 1, otvor zostane uzavretý plastovou krytkou.
Pri stĺpoch zaistených elastomérom sa elektrické pripojenie vykoná pomocou závitového spoja.
Druhá možnosť uzemnenia zahŕňa:
Skrutka M8x25 A4 – Upevňovací prvok vyrobený z nehrdzavejúcej ocele A4, odolný voči korózii a poveternostným vplyvom.
Zaručuje odolné a spoľahlivé mechanické spojenie. (Rovnaká skrutka ako v prvej možnosti).
–
Podložka M8 A4 DIN 125 – Štandardná plochá podložka vyrobená z nehrdzavejúcej ocele A4. Rovnomerne rozkladá zaťaženie po povrchu a chráni ho pred deformáciou a mechanickým poškodením. (Tá istá, aká sa používa v prvej možnosti).
–
Uzemňovací vodič – plochý elektrický vodič vyrobený z pozinkovanej alebo nehrdzavejúcej ocele, používaný v uzemňovacích systémoch. Vďaka svojej šírke a nízkemu vodivému odporu efektívne rozvádza uzemňovací potenciál a zabezpečuje bezpečné vedenie prúdu do zeme.
