Počas prevádzky je stĺp osvetlenia s pripevneným výložníkom, svietidlom alebo iným zariadením vystavený sile
vlastnej hmotnosti a tlaku vetra a snehu. V dôsledku týchto zaťažení je stĺp vystavený:
–
– výslednej sile tlaku vetra, ktorá pôsobí v určitej výške, bližšie k vrcholu stĺpa (T);
– ohybovému momentu, ktorý je najväčší v rovine základne stĺpa (Mg);
– torznému momentu, ktorý sa vyskytuje pri stĺpe vybavenom asymetrickým výložníkom (Mskr).
–
Tieto zaťaženia musia byť absorbované základmi zapustenými do zeme.
–
Tabuľka 1 poskytuje zjednodušenú klasifikáciu zemín do kategórií na základe ich vlastností.

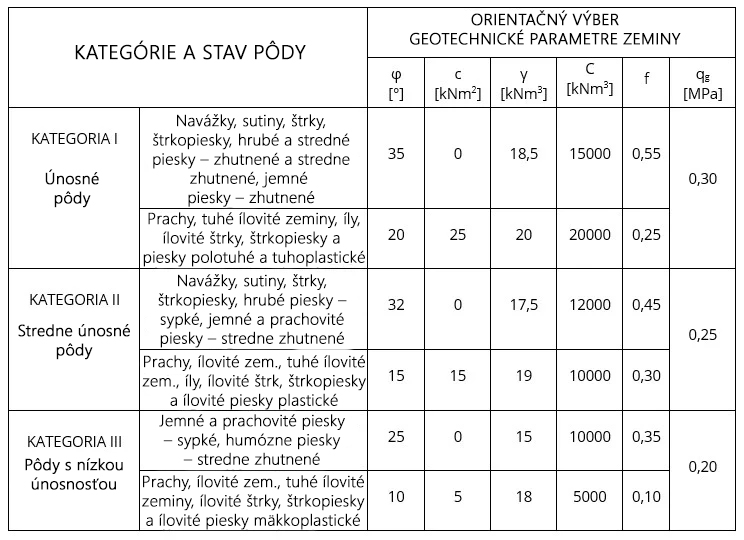

Tabuľka 1.
Kategória a stav pôdy a vybrané geotechnické parametre.
Označenia:
φ – uhol vnútorného trenia,
c – koherencia,
γ – objemová hmotnosť,
C – modul náchylnosti pôdy,
f – koeficient trenia medzi pôdou a betónovým základom,
q g – konečný odpor pôdy.
Na zabezpečenie dostatočnej stability stĺpa sa musí použiť vhodný štandardný prefabrikovaný základ alebo sa v mieste stĺpa vybuduje liaty základ s použitím štandardnej výstužnej klietky.
–

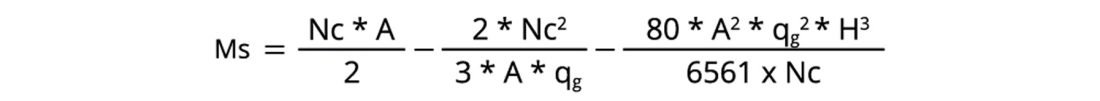

Výber prefabrikovaných základov a konštrukcia liatych základov s použitím klietok môže byť založená na vzorci d’Andréeho a Norsa:
Kde:
Ms – moment stability základu,
Nc – celkové zaťaženie pôsobiace na zem (súčet hmotností stĺpa, zariadenia a základu),
A – šírka základovej strany,
H – výška základov,
q g – konečný odpor pôdy.
–
Stabilita konštrukcie bude zachovaná, ak bude splnená nasledujúca podmienka:
Ms > Mg + (T*H)
–
Kde:
Mg – moment pôsobiaci na stĺp pri základni,
T – šmyková sila pôsobiaca na stĺp v základni,
H – výška základov.

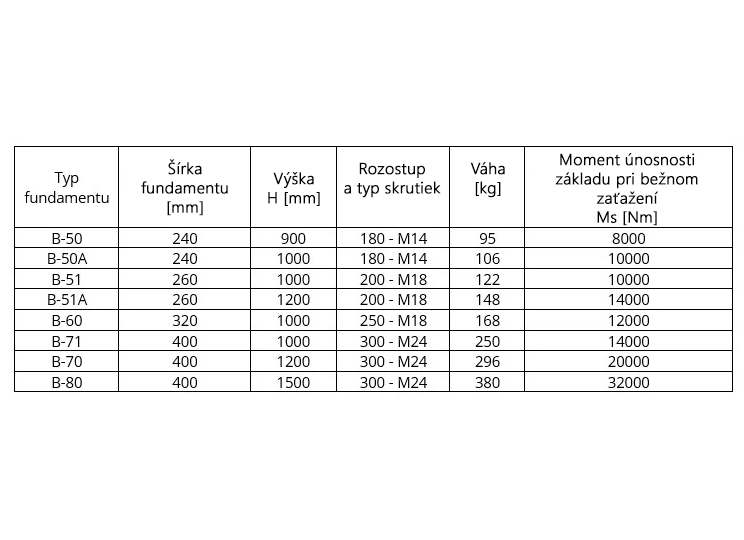

Tabuľka 2.
Typy základov a ich momenty stability pre kategóriu pôdy III (qg = 0,2 MPa).

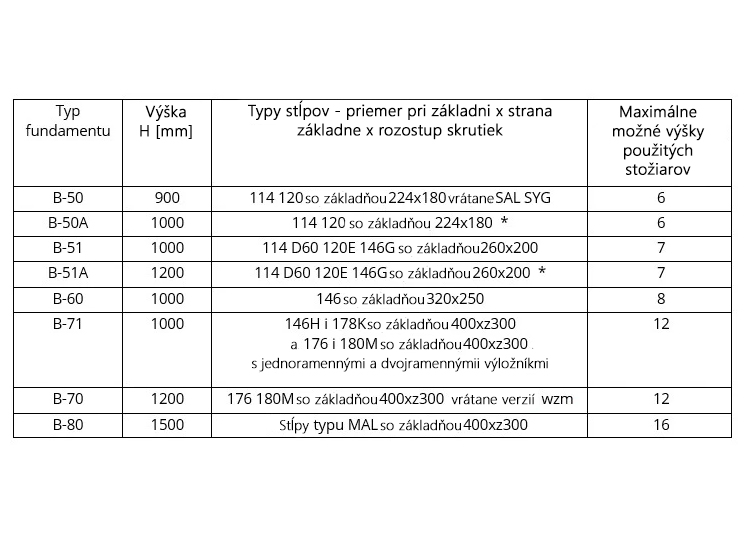

Tabuľka 3.
Všeobecná klasifikácia základov pre typy stĺpov, za predpokladu aspoň kategórie pôdy III ako v tabuľke 2.
* V nasledujúcich prípadoch by sa mali použiť vyššie základy s väčším momentom stability:
– pri montáži na stožiare vybavené ramenami s tromi alebo viacerými ramenami
– v prípade inštalácie na svahoch alebo v blízkosti svahov na ich vrchole
– v prípade inštalácie do pôd s veľmi nízkou pevnosťou a nespevnených pôd s nedostatočne identifikovanými vlastnosťami.
V každom inom prípade, keď prefabrikovaný základ nie je dostatočný, by sa na mieste inštalácie stĺpa mal vybudovať liaty základ vhodných rozmerov s použitím výstužnej klietky typu Z.
Vyššie uvedený výber typov základov pre typy stĺpov je len orientačný. Správny výber vhodného základu si vyžaduje podrobnú analýzu terénnych podmienok. V každom prípade je základ pre osvetľovací stĺp umiestnený v špecifickej, často heterogénnej pôde, ktorú môže dôkladne posúdiť iba autorizovaný personál. Preto by sa výber základu uvedený v tomto popise mal považovať len za orientačný.
